Membuat Sistem Koordinat TM 3 ArcGIS dengan contoh Zone 49.2.

[Baca juga : membuat sistem koordinat tm 3 di autocad map]
[Baca juga : membuat sistem koordinat tm 3 di qgis]

Untuk teori mengenai sistem koordinat TM3° ini, silahkan baca postingan sebelumnya yaitu Membuat Sistem Koordinat TM3 di AutoCAD Map 2012 karena pada postingan tersebut saya telah membahas mengenai parameter-parameter yang digunakan untuk mengisi nilai sistem koordiant tersebut.

Jika teman-teman menggunakan Software lain seperti QGIS silahkan cek postingan Membuat Sistem Koordinat TM3 di QGIS.

Sekilas saya bahas kembali bahwa untuk sistem koordinat ini penjelasannya tertuang di dalam Peraturan Menteri Negara Agraria Nomor 3 Tahun 1997 Pasal 3 dan dokumennya dapat diunduh disini. Penjelasan sistem koordinat TM-3º adalah sebagai berikut :

1. Sistem koordinat nasional menggunakan Sistem koordinat proyeksi Transverse Mercator Nasional dengan lebar zone 3º (tiga derajat) dan selanjutnya dalam Peraturan ini disebut TM-3°.
2. Meridian sentral zone TM-3° terletak 1,5° (satu koma lima derajat) di timur dan barat meridian sentral zone UTM yang bersangkutan.
3. Besaran faktor skala di meridian sentral(k) yang digunakan adalah 0.9999.
4. Titik nol semu yang digunakan adalah timur (x) = 200.000 meter dan utara (y) = 1.500.000 meter.
5. Model matematik bumi sebagai bidang referensi adalah spheroid pada datum WGS-1984 dengan parameter a=6.378.137 meter dan f = 1/298,25722357.
6. Penggunaan sistem proyeksi lain hanya diperkenankan dengan persetujuan Menteri

Langkah-langkah membuat Sistem Koordinat TM3° di ArcGIS adalah sebagai berikut :

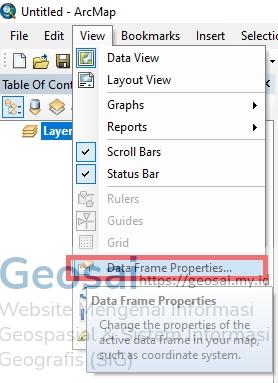

1. Buka ArcMap → View → Data Frame Properties

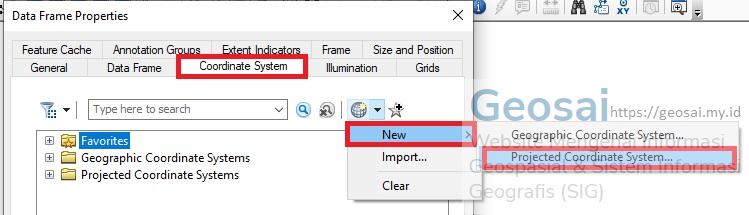

2. Pada jendela Data Frame Properties. Pilih tab Coordinate System → New → Projected Coordinate System.

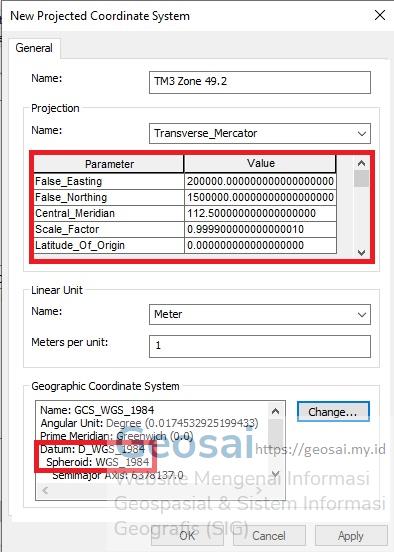

3. Jendela New Projected Coordianate System akan terbuka. Lalu isi nilai parameter sebagai berikut:

• False_Easting : 200000
• False_Northing : 1500000
• Central_Meridian : 112.5
• Scale_Factor : 0.9999
• Latitude_of_Origin : 0

Pastikan bahwa menggunakan Datum : D_WGS_1984.

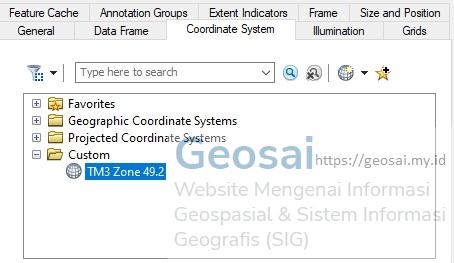

4. Sistem Koordinat TM3° Zone 49.2 yang baru saja kita buat akan berada pada Folder Custom. Lalu klik ok untuk menggunakan sistem koordinat tersebut.

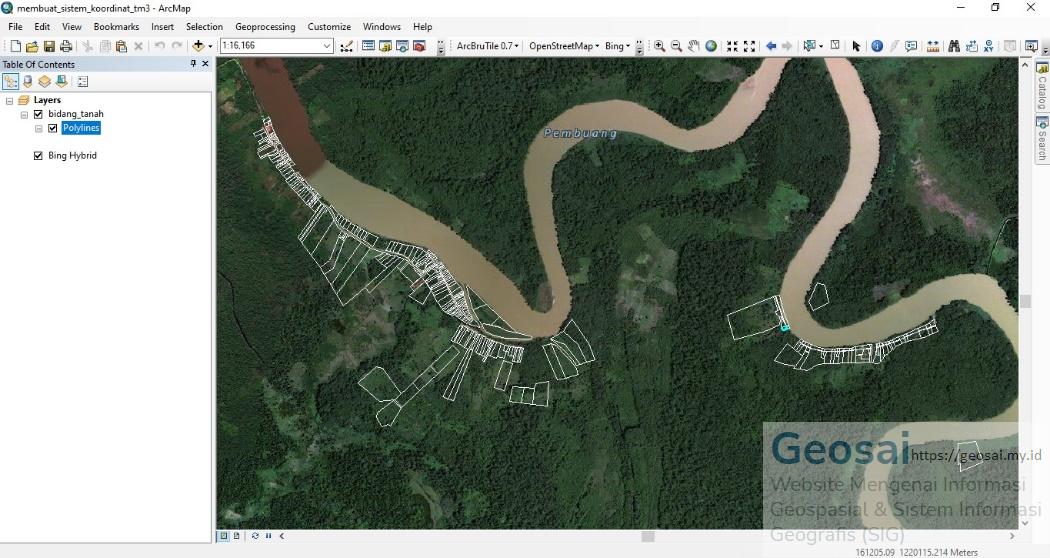

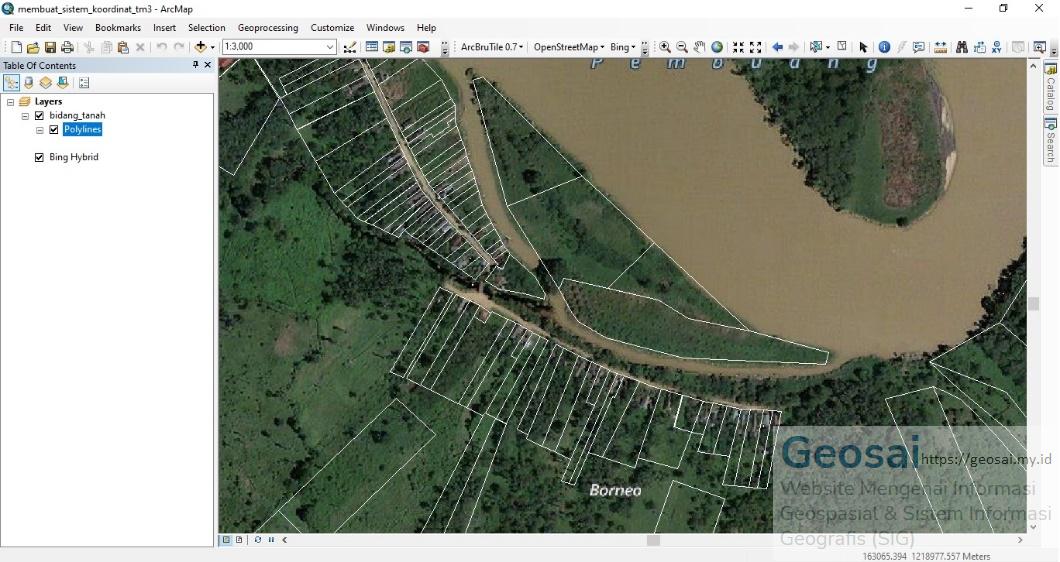

5. Disini saya mencoba untuk load data persil bidang tanah yang berada pada sistem koordinat tersebut. Hasilnya adalah seperti gambar di bawah ini. Data persil dan basemap citra satelit ter-overlay dengan rapi.

Untuk dapat menggunakan basemap tersebut silahkan untuk install ArcBru Tiles setelah kalian selesai meng-install ArcGIS.

Jadi sekian untuk tutorial membuat sistem koordinat TM 3 dengan ArcGIS, sampai jumpa di artikel tutorial selanjutnya.
